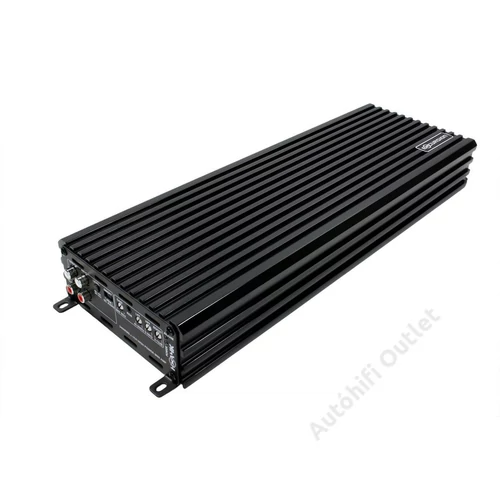

EXCURSION HXA 4K mono erősítő

EXCURSION HXA 4K mono erősítő

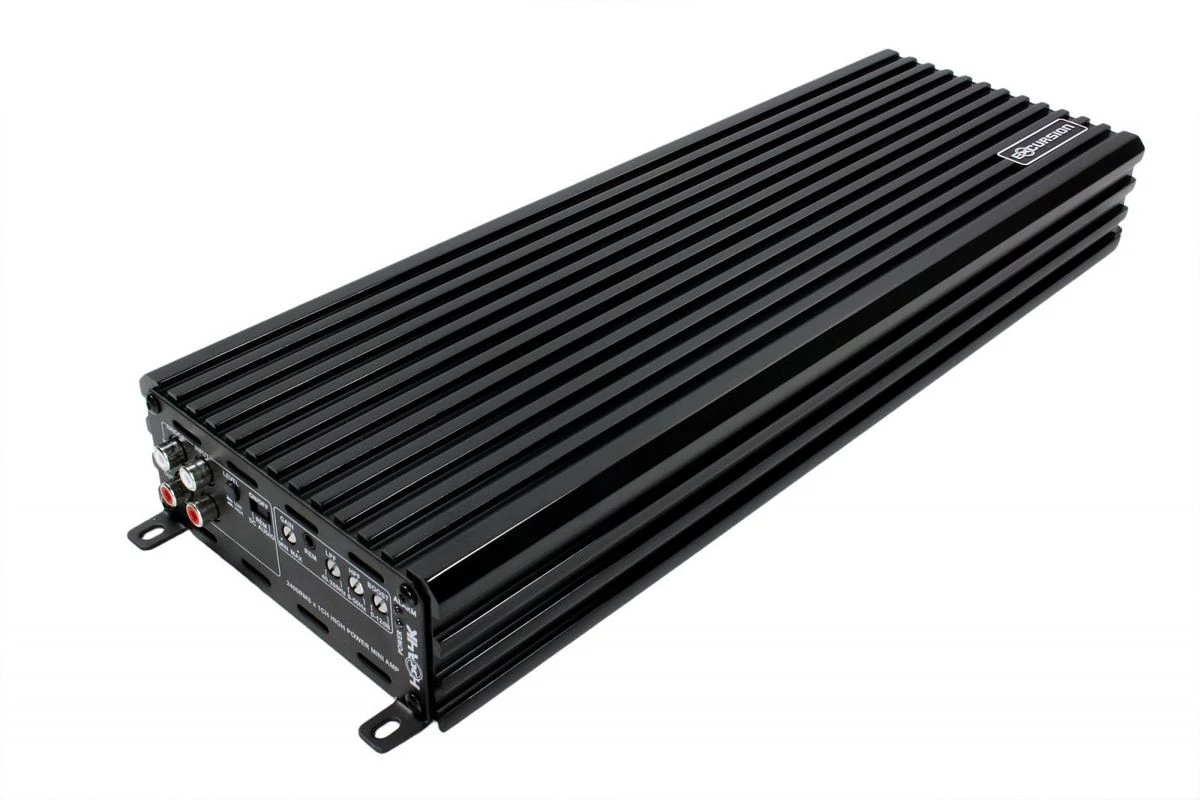

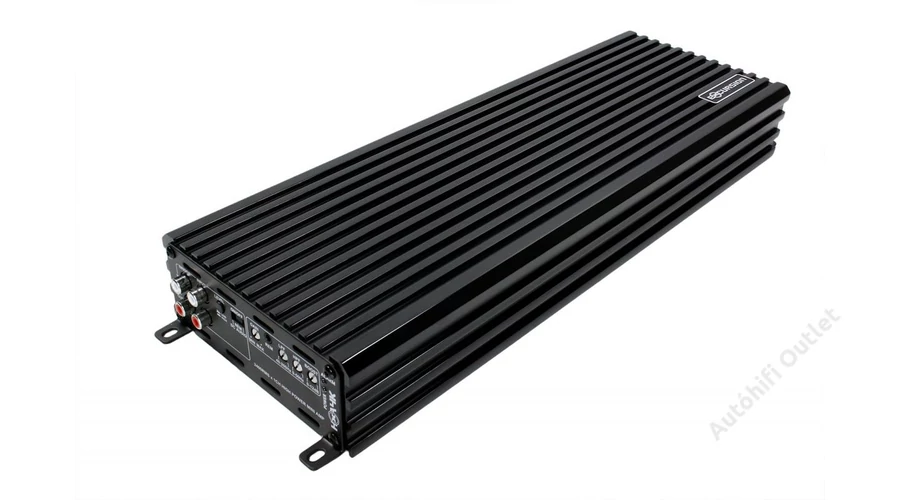

Excursion HXA-4K
1 csatornás autóerősítő 1x800/1600/2400 W teljesítménnyel, stabil 1Ω-ig, digitális (D osztály), áthidalható (Bridge-Link), Hi/Lo jelbemenetek, automatikus ki-/bekapcsolás, kis méretek .

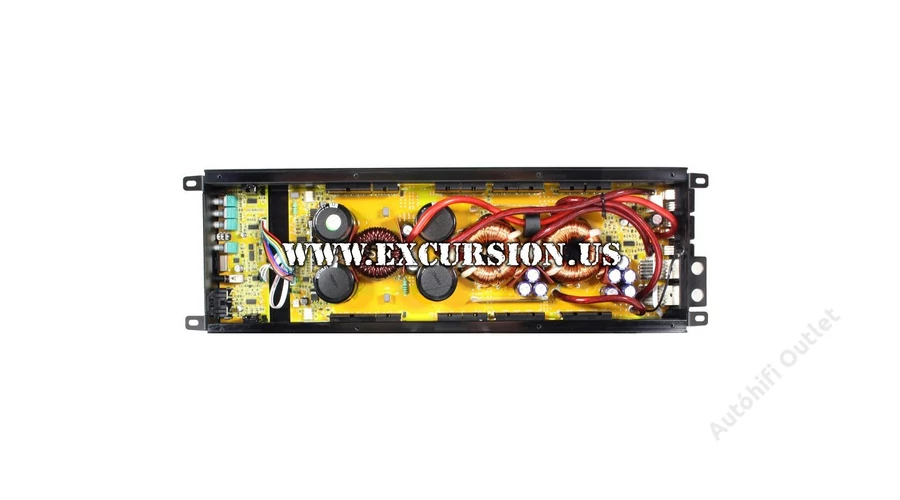

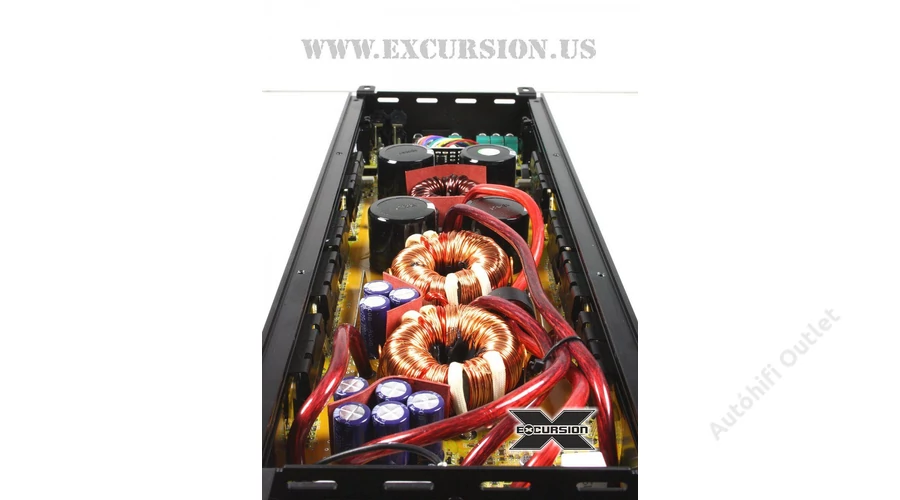

Egycsatornás digitális erősítő, nagyon magas hatásfokkal és kompakt mérettel, kétoldalas NYÁK-ra építve, SMD felületszerelési technológiával. Az erősítő zaj- és interferenciaszűrő rendszerrel, valamint többutas védelmi áramkörrel van felszerelve túlterhelés, hangszóró kimeneti rövidzárlat, túlmelegedés, valamint alul- és túlfeszültség ellen. Az alapfelszereltséghez tartozik még a folyamatosan állítható LP és HP szűrők, amelyek BP Subsonic (Band Pass) módban is működhetnek, egy "Bass Boost" hangszínszabályzó, egy "Auto Turn ON/OFF" áramkör az erősítő be- és kikapcsolásához, valamint "High/Low Input" bemenetek a hangszóró szintű és RCA szintű audiojelekhez (közös jelbemenetek a "High/Low" módhoz RCA aljzatokon keresztül). Minden egycsatornás Excursion HXA erősítő összekapcsolható, így két azonos modell együtt működhet híd konfigurációban (az egyik a vezérlő Master, a másik a Slave). A HXA-4K erősítő stabilan működik 1Ω minimális impedanciával a standard csatlakozási konfiguráció használatával, vagy 2Ω-mal, ha Bridge módban párosítják. Ez a modell felszerelhető az opcionális HXA-RC Excursion mélynyomó távirányítós hangerőszabályzójával is.

ALAPVETŐ MŰSZAKI ADATOK:

• Csatornák száma: 1
• Kimeneti teljesítmény RMS/4Ω (tápfeszültség 14,4V): 1x800 W
• Kimeneti teljesítmény RMS/2Ω (tápfeszültség 14,4V): 1x1600 W
• Kimeneti teljesítmény RMS/1Ω (tápfeszültség 14,4V): 1x2400 W
• Kimeneti teljesítmény RMS/4Ω Bridge-Link 2 db. (tápfeszültség 14,4V): 1x3200 W
• Kimeneti teljesítmény RMS/2Ω Bridge-Link 2 db. (tápfeszültség 14,4V): 1x4800 W

• Az Excursion HXA-4K erősítő valós kimenő teljesítményének mérése -> kattintson a VIDEÓ gombra  :
  - terhelési impedancia: 1,1 Ohm
  - mérési eredmény: 2444 W RMS (P max. 2471 W)

• Frekvenciaátvitel: 5 - 300 Hz
• Max. torzítási szint THD/4Ω: < 0,2%
• Jel/zaj arány (S/N): >100 dB
• RCA jel bemeneti érzékenysége (LOW szint): 0,2 - 5,0 V
• Hangszórójel bemeneti érzékenysége (MAGAS szint): 0,5 - 15,0 V
• LP szűrő sima beállítással: 40 - 200 Hz
• HP szűrő sima beállítással: 0 - 50 Hz (szubszonikus)
• Basszuskiemelés - mélyfrekvenciás kiemelés: sima beállítás 0-12dB/45Hz
• Hatékonyság /4Ω: >80%
• Üzemi feszültség: 10-15 V
• Biztosíték: Külső 200A szükséges
• Magas hőmérséklet elleni védelem: 80 °C-tól
• Alacsony tápfeszültség elleni védelem: 8V alatt
• Ház méretei csatlakozók nélkül (szélesség/magasság/hosszúság): 140/54/355 mm

• Digitális "D" osztályban dolgozom.
• Technológia: SMD, Full MOSFET. Katonai szabvány.
• HP és LP szűrő módok: állandóan engedélyezve sáváteresztő szűrőként.

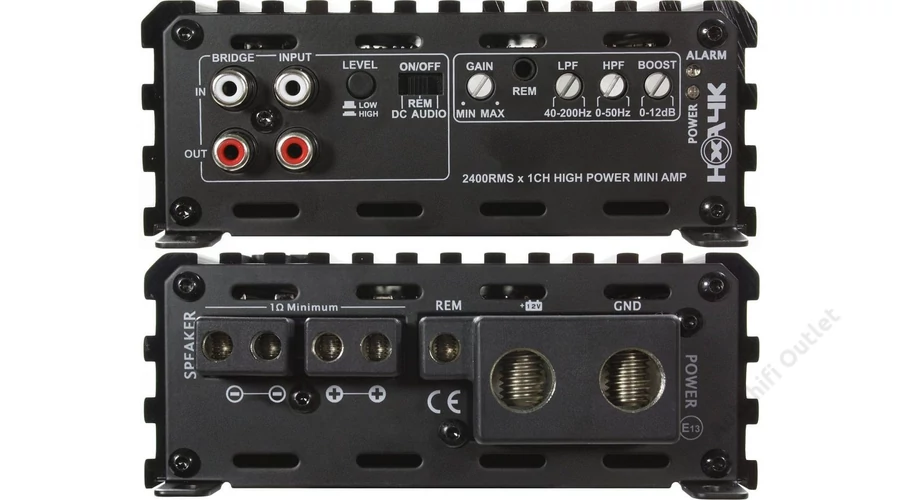

• Audiojel bemenet: 2xRCA (közös a HIGH / LOW jelhez - csak akkor, ha az erősítő nem Bridge módban működik).
• HÍD: két azonos erősítő működtetésének lehetősége - az egyik Master, a másik Slave funkcióban
• BRIDGE IN bemenet: 1xRCA (csak akkor, ha ez az erősítő Slave-ként működik - ez a bemenet a második Master erősítőről küldött jelhez)
• BRIDGE OUT kimenet: 1xRCA (csak akkor, ha ez az erősítő Master-ként működik - ez a jelkimenet a második Slave erősítőhöz).
• Kapcsolók a HIGH / LOW bemeneti jelszint kiválasztásához (hangszórószint vagy RCA jel).
• Közös HIGH vagy LOW jelbemenet RCA aljzatokon keresztül, miután a LEVEL kapcsolóval kiválasztottuk a megfelelő üzemmódot (ajánlott az Excursion XML és Excursion XFM RCA/VOL adaptercsatlakozók használata - külön kaphatók).
• Az erősítő be- és kikapcsolására 3 lehetőség közül választhat (kiválasztás az ON/OFF kapcsolóval):
  1. REM - vezérlés a fejegységről a "Remote" csatlakozóra kapcsolt +12V vezérlőfeszültséggel
  2. DC - a fejegység hangszórókábeleiről az RCA bemeneteken keresztül vett egyenfeszültség (kb. +6V) automatikus vezérlése (miután előzőleg a LEVEL kapcsolóval kiválasztottuk a HIGH hangszórójel-szintet)
  3. AUDIO - az erősítő automatikus vezérlése az erősítő RCA bemenetein érkező audiojel-impulzusok (pl. zene) észlelése után. Ez az opció időrelé áramkörrel rendelkezik.
• Korrózióálló nikkel bevonatú aljzatok és vezetékcsatlakozók.

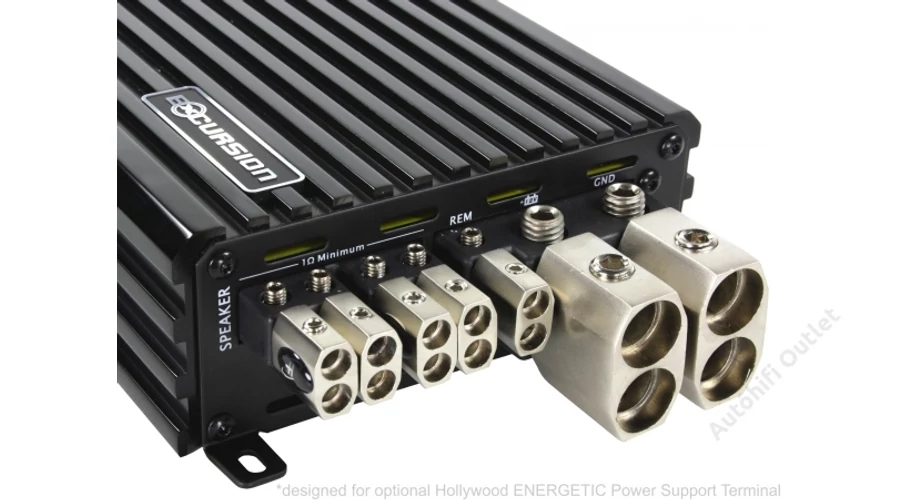

• Masszív csatlakozók imbuszcsavarokkal akár 53 mm2 keresztmetszetű tápkábelekhez.
• Masszív csatlakozók imbuszcsavarokkal, akár 10 mm2-es hangszórókábelekhez.
• Védelmi rendszerek túlterhelés, rövidzárlat a hangszóró kimenetén, túlmelegedés és alacsony feszültség ellen.
• Aljzat az opcionális Excursion HXA-RC mélynyomó távirányító hangerőszabályzójának csatlakoztatásához (külön kapható).
• BE/KI - 3 erősítővezérlési lehetőség (távirányítóval)

Az Excursion HXA-4K erősítő egy „távirányító” áramkörrel rendelkezik, amely az erősítő be- és kikapcsolásáért felelős, és három, a BE/KI kapcsolóval kiválasztható módban működhet. Az első mód (REM) HIGH és LOW bemeneti jelek esetén működik, és szabványos erősítővezérlést biztosít a REM csatlakozójára kapcsolt +12 V feszültség révén. A fennmaradó két vezérlési mód (DC és AUDIO) „automatikus be-/kikapcsolás” áramkörként működik, és akkor használható, ha a fejegység nem rendelkezik szabványos „távirányító” vezérlőkimenettel. Ha a BE/KI kapcsoló DC állásban van, és előzőleg a HIGH bemeneti jelet (hangszórószintű jel) választották ki, az áramkör automatikusan bekapcsolja az erősítőt, amikor a fejegység hangszóróvezetékein a fejegység bekapcsolása után körülbelül 6 V egyenfeszültség jelenik meg a földhöz képest. Ez a fajta vezérlés a legtöbb szabványos fejegységgel működik, amelyek beépített integrált áramkörös teljesítményerősítővel rendelkeznek. Ez az opció azonban nem feltétlenül működik fejlettebb gyári audiorendszerekkel, amelyek külső erősítővel vannak felszerelve, és ahol nincs egyenfeszültség a hangszóróvezetékeken (pl. egyes BMW modellek). Ha az ON/OFF kapcsoló AUDIO állásban van, a rendszer az RCA jelbemeneteken lévő audiojel impulzusok jelenlététől függően kapcsolja be vagy ki az erősítőt. Ez az üzemmód időkésleltetéssel rendelkezik. Az "Auto Turn On/Off" rendszer (DC vagy AUDIO opció) használatakor a tápkábel csatlakozói közelében található REM +12V csatlakozó automatikusan vezérelt REMOTE kimenetként szolgál, amely más eszközök, például további teljesítményerősítők be- vagy kikapcsolására használható.
